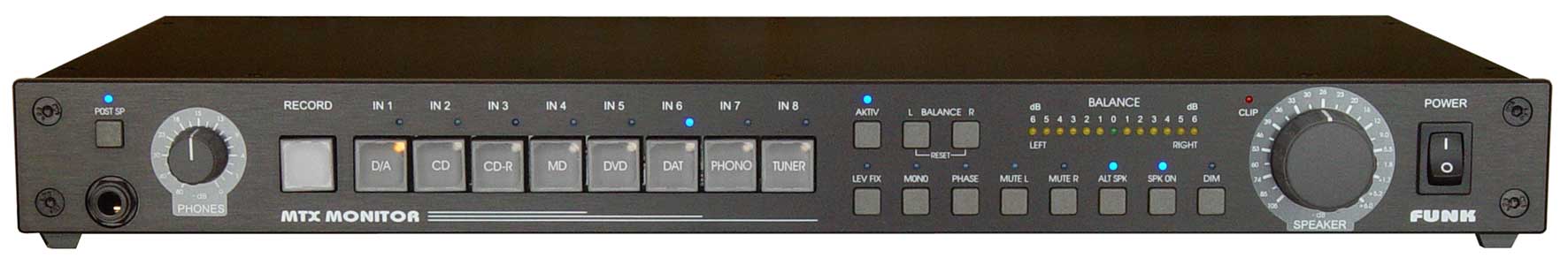

Der Abhörverstärker MTX MONITOR.V3b-4.3.8 ist ein aktiver Präzisions-Abhörverstärker (Vorstufe) und Aufnahmesignal-Umschalter zur Verwendung im Masteringstudio, an digitalen Schnittplätzen, zur Kontrolle im Rundfunk- und Fernsehbereich sowie als "High-End"-Vorstufe für Hochpegel-Signale im Heimbereich. Als praktisch "unhörbarer" Kontrollverstärker hat sich der MTX-Monitor hier bestens bewährt.

Verbesserungen MTX.V3B-4.3.8 gegenüber
Vorgänger MTX.V3b-4.3.7 :

1. weiter verstärkter ESD-Schutz für die Überspielausgänge
2. die Stromlieferfähigkeit der Monitorausgänge (XLR und Cinch) wurden verdoppelt.
3. Kopfhörerverstärker typ. 10 % höhere Leistung je nach Impedanz für Kopfhörer ≤ 50 Ω. Jetzt max. 2x 4400 mW an 16 Ohm Kopfhörerimpedanz

Der MTX-Monitor.V3b-4.3.8 entspricht in den Möglichkeiten
und der Anordnung der Bedienelemente genau dem MTX-Monitor bzw. MTX-Monitor.V3a/b und V3b-1/2/3 und ist daher kompatibel zu diesen Vorgängerversionen. Für zukünftige Optionen ist die aktuelle Version mit einer Sub-D-Buchse neben der Netzbuchse ausgestattet.

Diese neueste V3b-4.3.8-Version unterscheidet sich zum Vorgänger hauptsächlich durch einen noch leistungsfähigeren Kopfhörerverstärker. Die Signalqualität ist den meisten externen Kopfhörerverstärkern ebenbürtig oder überlegen. Die Stromlieferfähigkeit wurde weiter erhöht und damit auch die Leistungsabgabe vor allem bei niederohmigen Kopfhörern ermöglicht.

Dieser besonders verzerrungsarme, diskret aufgebaute Kopfhörerverstärker liefert eine Leistung von max.
2x 4400 mW, je nach Impedanz. Es werden THD+N-Werte
von bis zu -114 dB bzw. 0,0002 % bei 1 kHz und 2x 3250 mW Ausgangsleistung an 2x 32 Ω Last erreicht !

Der Phasengang des MTX beträgt zwischen 20 Hz...20 kHz
absolut 1,5°, relativ (zwischen den Kanälen) 0,1° !

Die neuen Monitorausgänge können selbst 300Ω-Lasten mit hohen Signalpegeln bei extrem geringen Verzerrungen aussteuern.

Die an den Ausgängen angeschlossenen Kabel haben durch die kräftigen Ausgangsstufen auch bei größeren Längen nur noch geringen Einfluss auf die Signale.

Das Gerät gestattet das Abhören und Überwachen von 8 analogen Stereosignalen (zusätzliche digitale Signale mit externem Router PAS-8 oder AMS-2 DAR).

2 der max. 8 Stereo-Eingangssignale können gleichzeitig und unabhängig voneinander auf 2 verschiedene Ausgänge geschaltet werden. Auf Wunsch kann jeder dieser beiden Ausgänge auch mehrere der Eingangssignale aufsummieren und das wieder bei den Record- und Monitorausgängen unabhängig voneinander!

Die Matrix, die meisten Abhörfunktionen und die Lautstärke- und Balanceregelung arbeiten kontaktlos und ermöglichen so eine exzellente Langzeitstabilität.

Die optionale Fernbedienung gestattet die Steuerung sämtlicher Funktionen inkl. Balance- und Lautstärke sowie die zusätzliche Steuerung eines Routers für digitale Audiosignale (z.B. "AMS-2 DAR" oder "PAS-8").

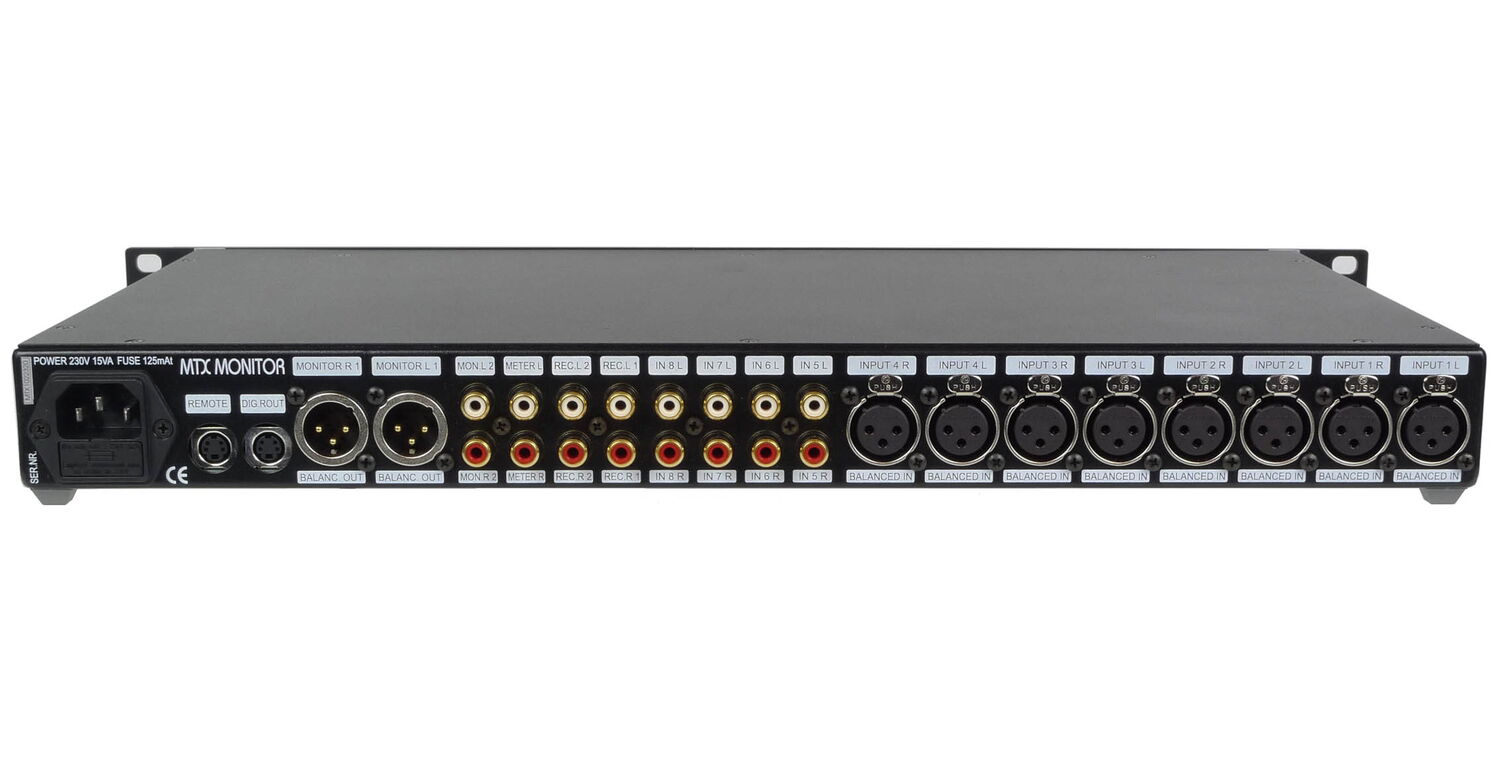

8 Eingänge stereo (4x symmetrisch und 4x asymmetrisch)
2 Lautsprecherpaare anwählbar (1x sym. 1x asymmetrisch) Messausgang für Stereo-Peakmeter/Stereo-Sichtgerät
2 Recordausgänge · div. Abhörfunktionen (Dim, Mute L,
Mute R, Phase, Mono, links minus rechts, Mute Speaker).

Das Gerät ist optional auch mit zusätzlicher externer Steuerung der DIM-Funktion z.B. für Kommandoanlagen lieferbar.

Ein- und Ausgangspegel intern abgleichbar · integriertes Netzteil · fernsteuerbar · Eingänge können auch summiert werden ·  exzellente Audioqualität

Die Intensität der LEDs in der Front ist intern stufenlos einstellbar.

Der aktuelle MTX-Monitor.V3b-4.3.8 hat die frühere Option "M2" jetzt serienmäßig integriert. Diese kann intern zu- oder abgeschaltet werden. Der asymmetrische Monitorausgang ist bei Aktivierung dieser Funktion "M2" zum symmetrischen Ausgang zuschaltbar (z.B. zur zusätzlichen Versorgung eines Sub-Woofers). Bei abgeschalteter Funktion "M2" werden diese beiden Ausgänge alternativ umgeschaltet.

Technische Daten bei Verstärkung 0 dB (Auszug) :

THD bei +6 dBu/1 kHz:                      < 0,00005 % (< -126 dB)
THD+N bei +6 dBu/1 kHz (BW22kHz): ≤ 0,00046 % (<-107 dB)

THD+N bei +22 dBu/1 kHz (BW22kHz): ≤ 0,00013 % (<-117dB)
max. Eingangspegel:                                           + 24,5 dBu
max. Ausgangspegel:                                          + 24,5 dBu

Dynamik:                                                             ≥ 125 dB

Frequenzgang 0,25 Hz...1,4 MHz :                              ± 3 dB

Frequenzgang 4 Hz...60 kHz                            <  ± 0,01 dB

Phasengang absolut:                           20 Hz...22 kHz  < 1,5°

Phasengang relativ L <> R:                 20 Hz...22 kHz  < 0,1°

Kanaltrennung Eingang / Eingang 1 kHz :                  > 120 dB

Der MTX-Monitor wird mit 19-Zoll-Fronten in den Farben weiß,
schwarz oder silberfarben (Alu natur) geliefert. Versionen in "HiFi-Breite" sind mit schwarzer oder silberfarbener (Alu-natur) Front lieferbar.

[
