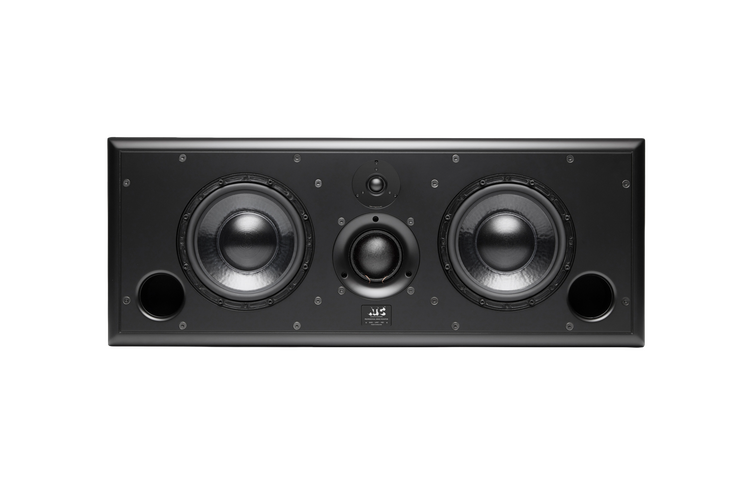

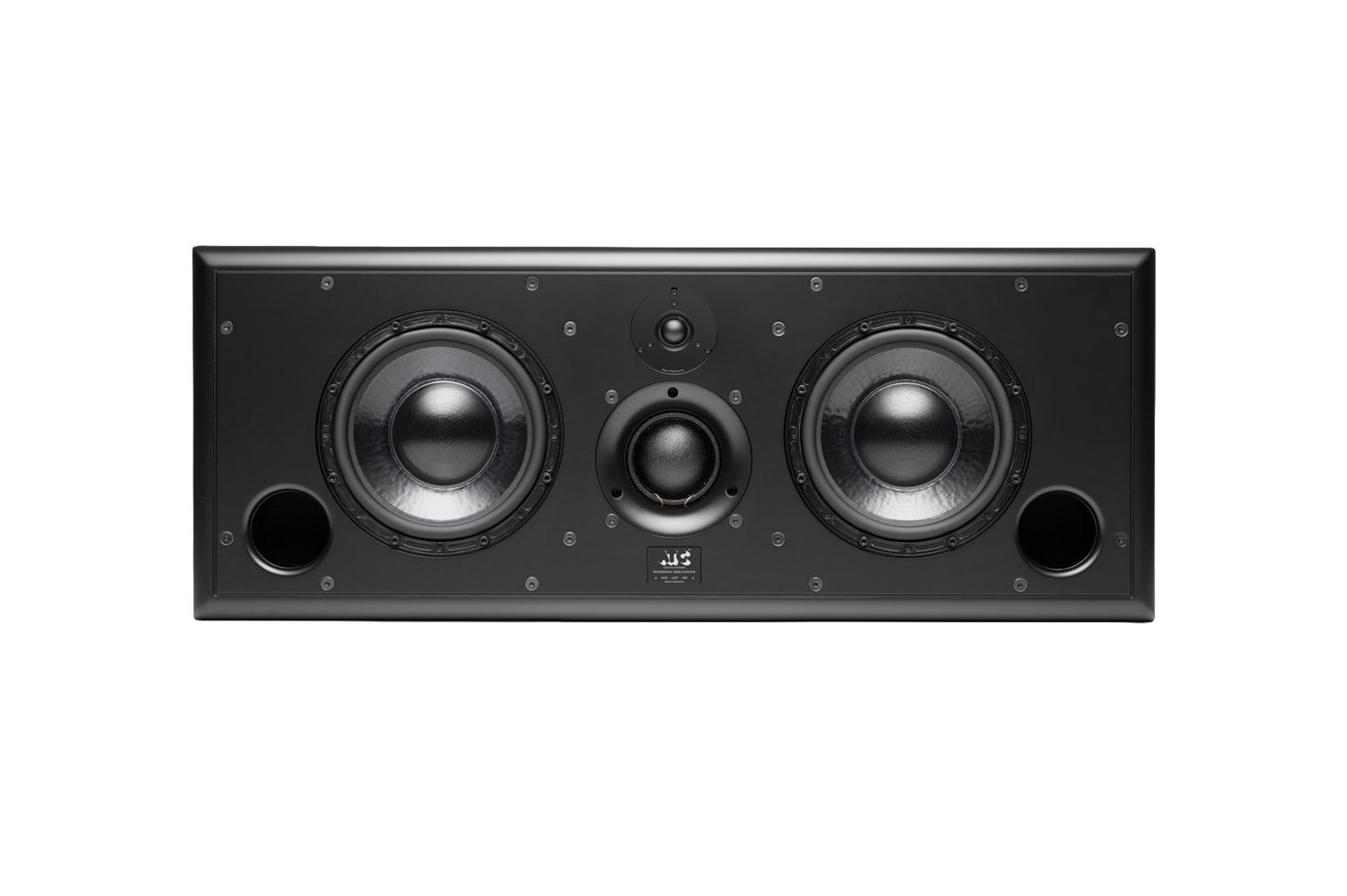

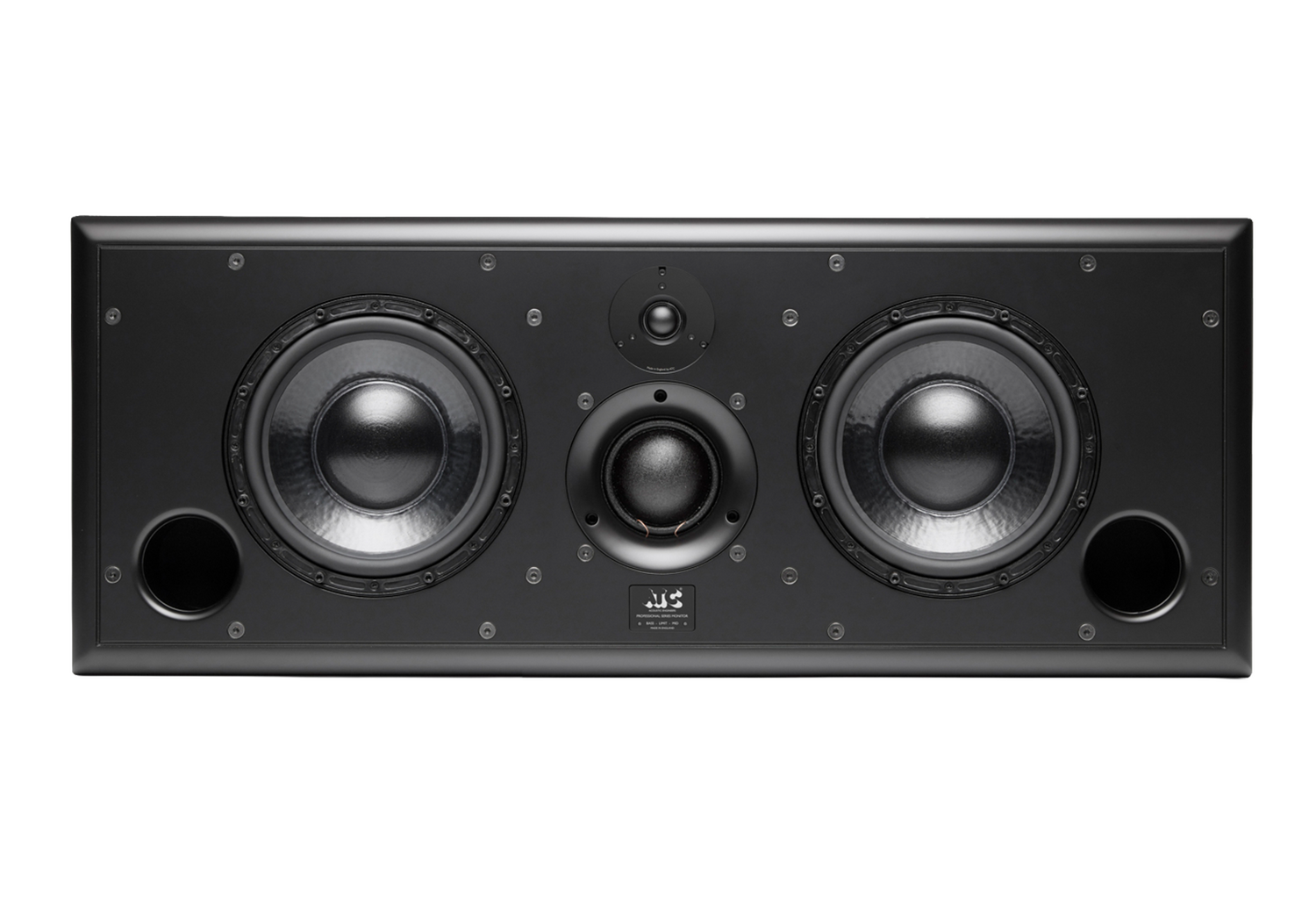

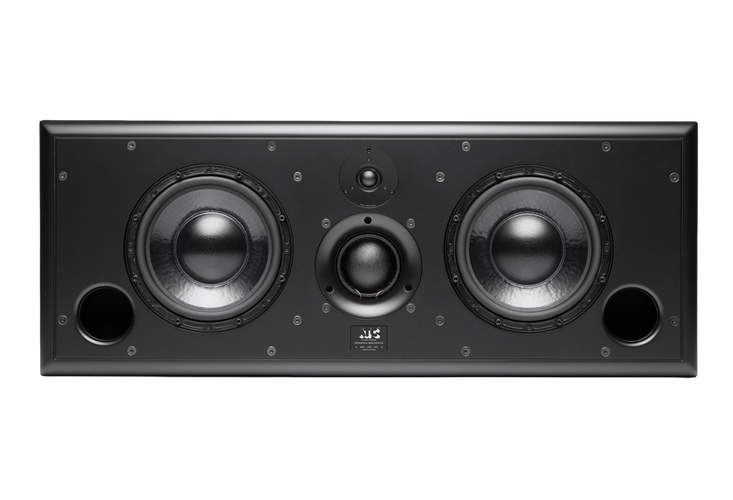

Der SCM105AC wurde speziell als Center-Kanal-Monitor für Surround-Anwendungen entwickelt. Er verfügt über eine reduzierte Gehäusehöhe, um die Installation in kleinen, vollen Regieräumen zu erleichtern.
Er basiert auf dem SCM110A Pro Midfield-Monitor und kann mit den 3-Wege-Midfield-Monitoren von ATC kombiniert werden, um 5.1-/7.1-Surround-Installationen oder immersive Audiosysteme wie Dolby Atmos zu realisieren.
Eigenschaften
- Geringe Gehäusehöhe für die einfache Installation in vollen Regieräumen
- Symmetrische Treiberanordnung
- Ideale Ergänzung für die Modelle ATC SCM50/100/110A Pro
- 2x 9"/234 mm SL-Tieftöner, 3"/75 mm Soft-Dome-Mitteltöner, 1"/25 mm Soft-Dome-Hochtöner
- 3-Wege-Aktivdesign mit präzisen aktiven Frequenzweichen und diskreten MOSFET-Leistungsverstärkern, integriert als proprietäres „Amp-Pack“
- Großer Dynamikbereich und große Bandbreite
Technische Daten
- Treiber: Tieftöner: 2 x SB75-234SL 16 Ω, Mitteltöner: 1 x SM75-150S 16 Ω, Hochtöner: 1 x SH25-76S 6 Ω
- Untere Grenzfrequenz: 30 Hz (-6 dB)
- Obere Grenzfrequenz: 25 kHz (-6 dB)
- Amplitudenfrequenzgang (+/- 2 dB): 50 Hz – 17 kHz
- Abgestimmter Frequenzgang: +/-0,5 dB
- Überschneidungsfrequenzen: 380 Hz, 3,5 kHz
- Max. Schalldruckpegel: 115 dB kontinuierlich, 121 dB Spitze (pro Paar, IEC-gewichtetes rosa Rauschen, 1 m)
- Empfindlichkeit: 85 dBC ref. -20 dBu (pro Einheit, 1 m, rosa Rauschen, Bassanhebung 0 dB, Empfindlichkeit 2,2 dBu/1 V)
- Audioeingang: Weibliche, rückseitig montierte XLR-Buchse (Pin 2: + Phase)
- Eingangsimpedanz: 20 kΩ (differenziell)
- Eingangs-Gleichtaktunterdrückung: > 82 dB (10 kHz)
- Eingangsempfindlichkeit: 2,2 dBu/1 Vrms bei voller Leistung
- Eingangsempfindlichkeitsregelung: stufenlos einstellbar von 2,2 dBu bis 8,2 dBu / 1 Vrms bis 2 Vrms (-6 dB)
- Bassverstärkungsregelung: stufenlos einstellbar von 0 dB bis +6 dB
- Frequenzweichenfilter: 4. Ordnung Linkwitz-Riley
- Frequenzgang: < 2 Hz bis > 200 kHz (-3 dB)
- Verstärkertyp: MOSFET-basiert, Class-A/B, konvektionsgekühlt
- Ausgangsleistung: Bass 200 W (8 Ω), Mitten 100 W (16 Ω), Höhen 50 W (6 Ω)
- THD+N: < 0,003 %/-92 dB (1 kHz, 1 dB unter Nennleistung, 90 kHz BW)
- Limiter: ATC Active FET Momentary Gain Reduction (Limiteraktivität wird über LED an der Vorderseite angezeigt)
- Stromversorgung: 220–230 V oder 115 V – werkseitig eingestellt
- Leistungsaufnahme: Leerlauf 37 W / 51 VA. 1/8 Leistung 132 W / 178 VA. Volle Leistung 321 W / 403 VA.
- Wärmeabgabe: Leerlauf 126 BTU/h. 1/8 Leistung 366 BTU/h. Volle Leistung 413 BTU/h.
- Abmessungen (B x H x T): 950 x 370 x 580 mm (inkl. Kühlkörper)
- Gewicht: 66,5 kg
